BIM・3Dスキャン

　

SUGIKOはお客様とともに課題に向き合い、足場BIMのソリューションに力を入れています。

仮設計画から積算、足場の数出し、割付けはもちろん、現場の実態に合わせた施工段階での足場BIMサポートを行っています。
これまで蓄積したノウハウを生かして、さまざまなニーズにお応えします。

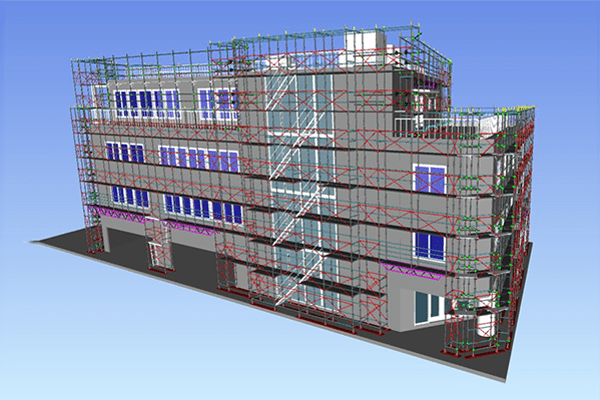

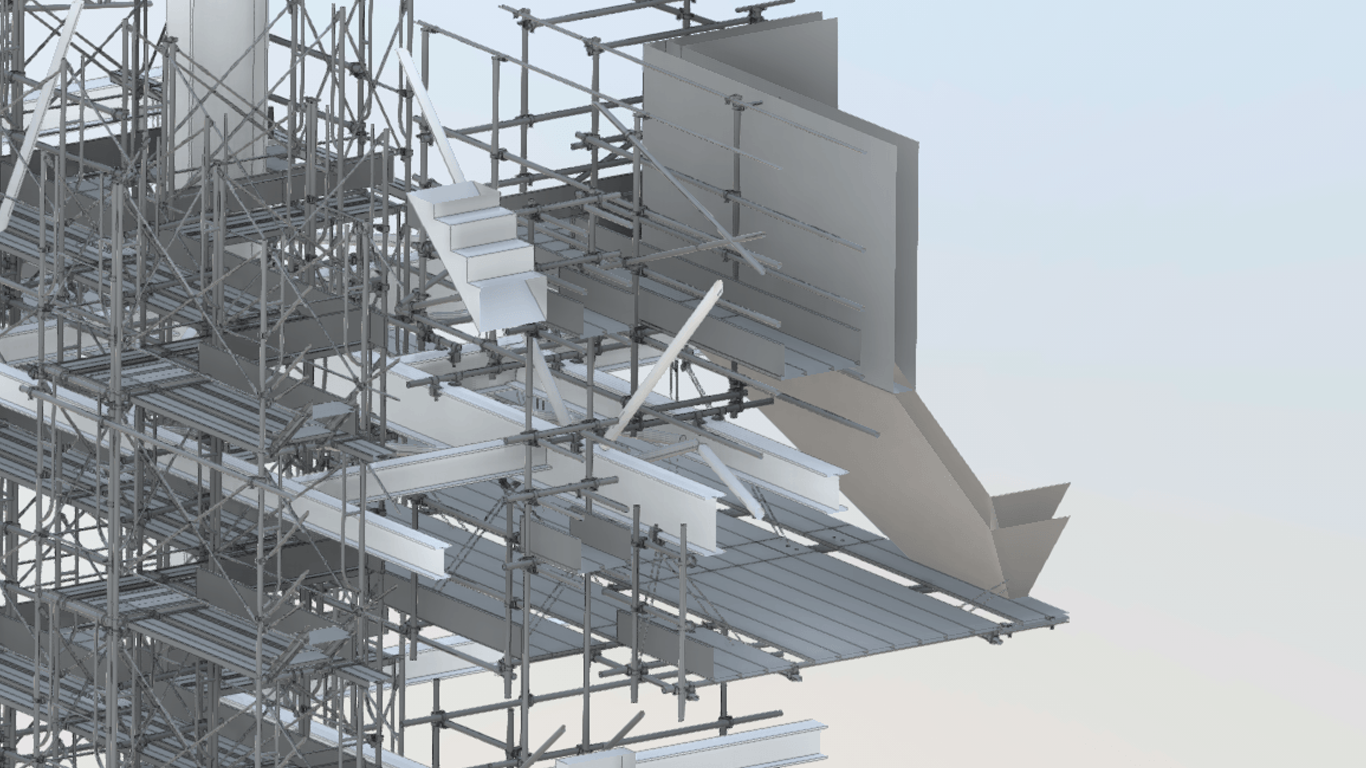

足場BIMモデリングサービス

BIMを使って足場をモデリングすることで、多くのメリットがあります。

足場BIM
活用のメリット

複雑な躯体でも足場との関係を「見える化」することで理解スピードが向上
知識・経験・国籍問わず理解しやすいため、指示・指導時間が短縮
足場の数出しの手間が削減
お客様の指示範囲に沿った工区毎の数量表とキャプチャ画面をご提供
3Dから2D図面を出力してお渡しすることが可能
モデルのキャプチャに書き込みを行い指示書にする事で、指示書作成の手間を削減

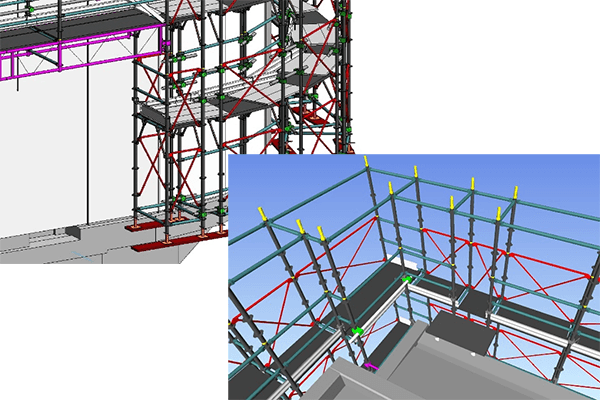

足場BIMモデルの活用例

施工検討会で足場BIMを活用

複雑な躯体形状と足場の関係を見える化
組み手側も参画で精度が高い足場計画に

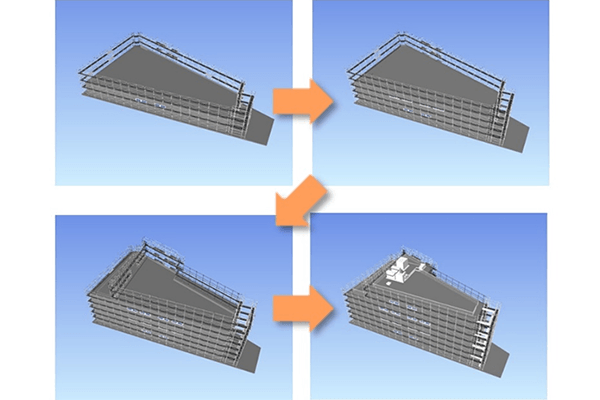

施工ステップモデルの活用

合意形成の簡素化

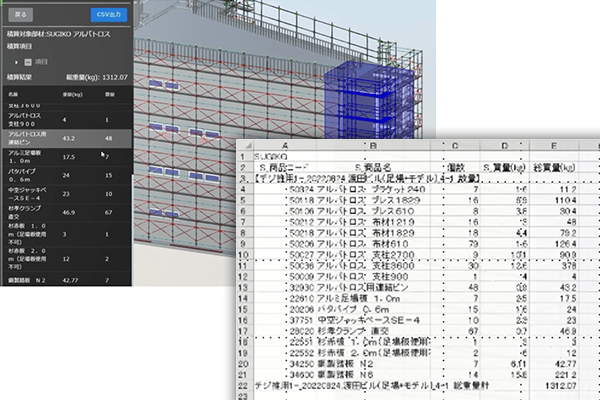

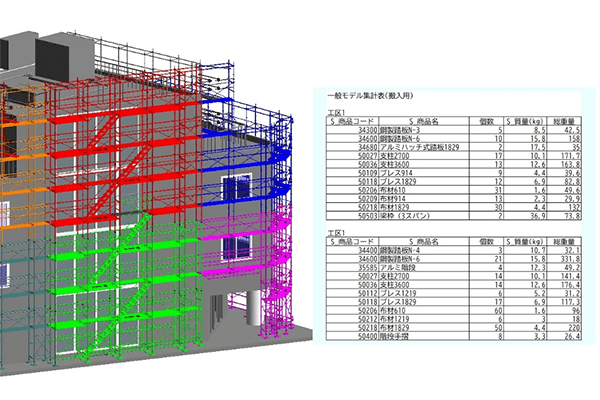

足場BIMモデルから数量算出

手拾い時間削減

SUGIKO BIMモデルのダウンロードはこちら

施工BIM支援サービス

施工段階で、BIMモデルを現場の実体に合わせて活用していただくための支援サービスを提供しています。

よくお聞きする足場BIMの活用課題

初めて足場をBIMで計画するので、どの様に進めてよいか分からない
現場でBIMを扱える人材がいない為、モデルを見る事が出来ない
活用イメージはあるが、どの様に進めてよいか分からない
足場立ち上げレベル、立木、埋設配管、電線などがBIM化されていないため、足場BIMモデル通りに施工できず結局現場合わせが発生してしまった
組み手にうまく情報が伝わらない事で、足場BIMモデルと施工した足場が異なり、数量出しに使用できなかった

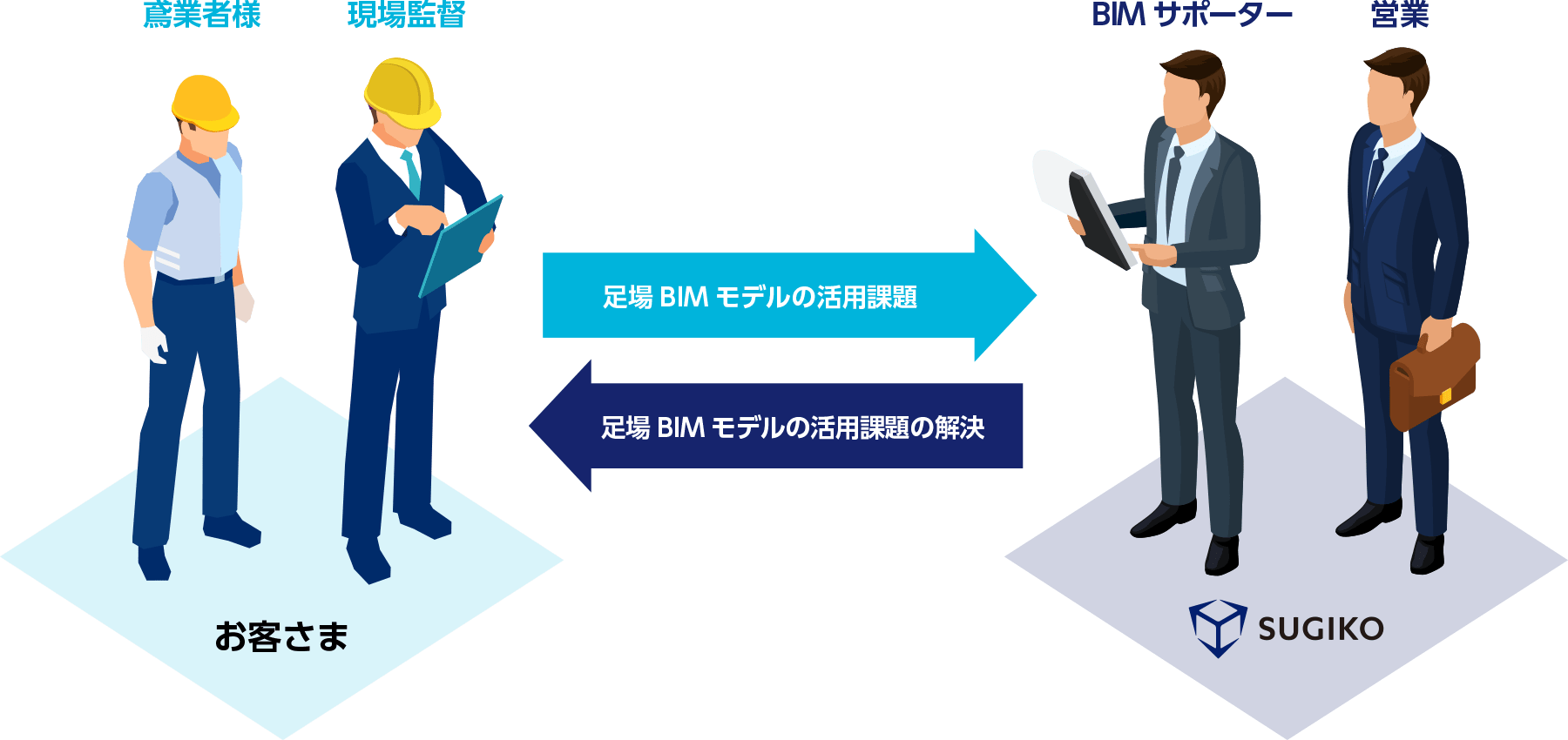

足場の施工段階で起こる根本的な不具合を、専属の足場BIM担当者「BIMサポーター」が対応します

BIM画像

不具合解決のための一例

BIM画像

現場状況のヒアリング

BIM活用目的などお客様ニーズヒアリング
BIM使用環境を把握

BIM画像

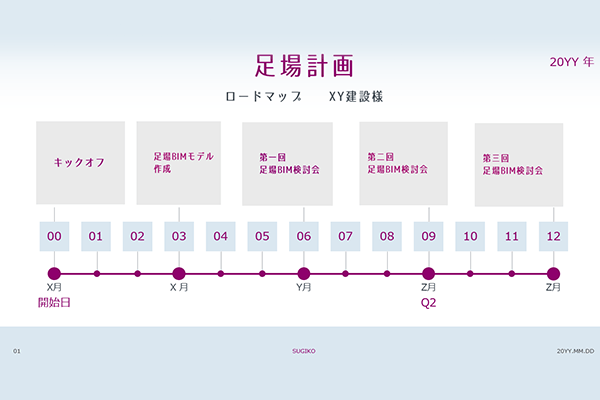

ロードマップを作成

お客様とSUGIKO間でタスクを明確化

BIM画像

事前課題解決

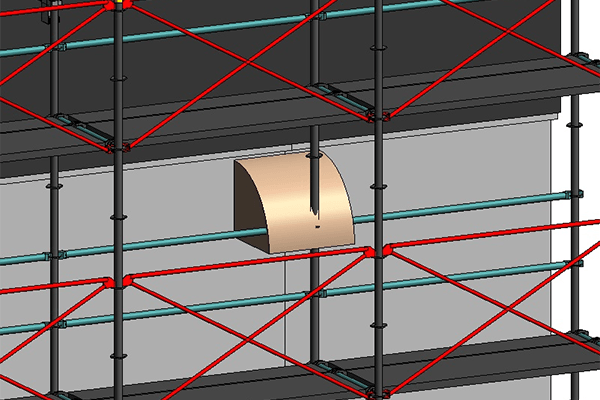

足場干渉の発見など足場変更が発生する場合は代替案もお伝え

施工BIM支援サービス動画

足場BIM×WEB発注システム

BIMモデルから算出した数量表を直接WEB画面へ取り込むことができ、機材発注までを簡単に行えます。

機材の手拾いや数量入力の手間をかける必要がありません。

STEP1

SUGIKO

BIM画像

足場BIMモデルを納品

STEP2

お客様

BIM画像

専用システムを使用し数量算出

搬入範囲を囲い数量算出

STEP3

お客様

BIM画像

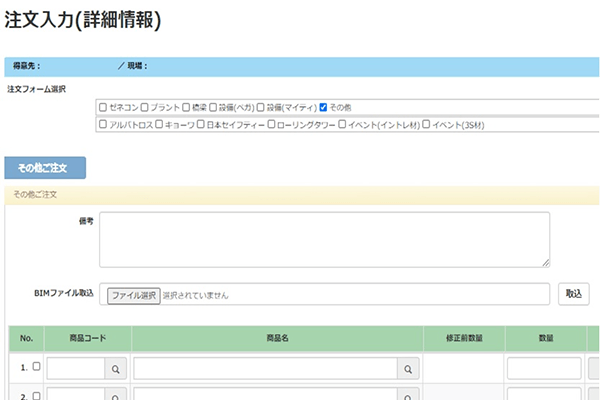

CSVから数量をワンクリックで反映

COLAの注文画面でそのまま発注が可能

ConnecT.one QS動画

COLAのご紹介

COLAログイン

3Dスキャンサービス

リニューアル現場の足場計画時に「正確な現況図面がない」「対象物が複雑な為計画が困難」などのお困りごとは 3Dスキャンを用いることで足場計画の時間・手間・コストを削減することができます。

よくお聞きするリニューアル工事の課題

元々ある図面と躯体の現状が異なるため計画が生きてこない
図面でわからない箇所を毎回測りに行くのに手間と時間がかかる
最初から図面が無い
躯体形状が複雑で、2D図面では理解しきれない

このような課題を3Dスキャンを使って解決します。
複数回分の現調の手間とコストを削減し、2D・3Dを問わず足場計画が作成できます。　

BIM画像

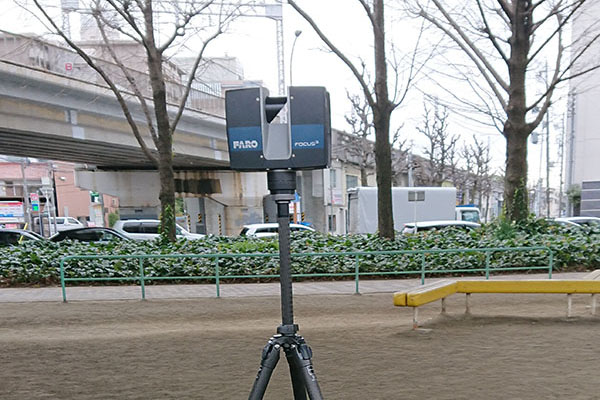

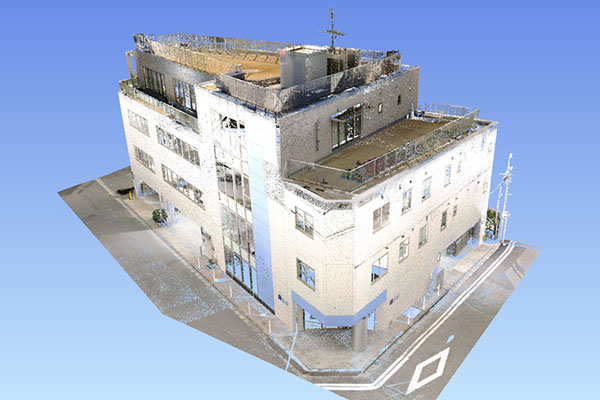

現況を3Dスキャンで撮影

BIM画像

点群処理と合成作業

BIM画像

2D図面・BIMモデル化へ

点群データ

点群データでさまざまな応用ができます。

点群データ: 現場調査の手間削減; 施工検討の省力化

BIM画像

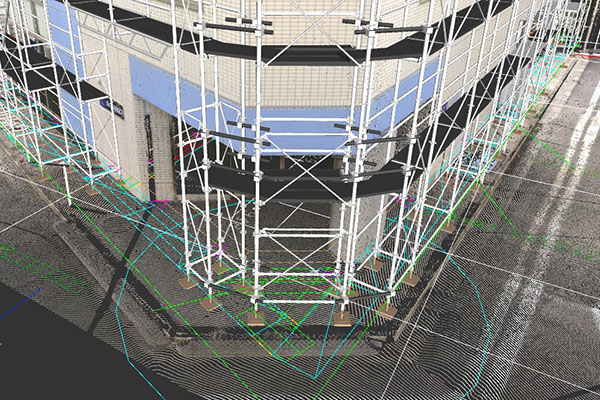

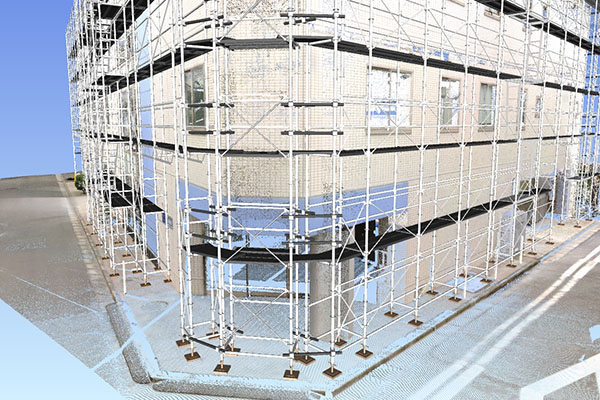

①足場墨だし検証

BIM画像

②足場組立シミュレーション

BIM画像

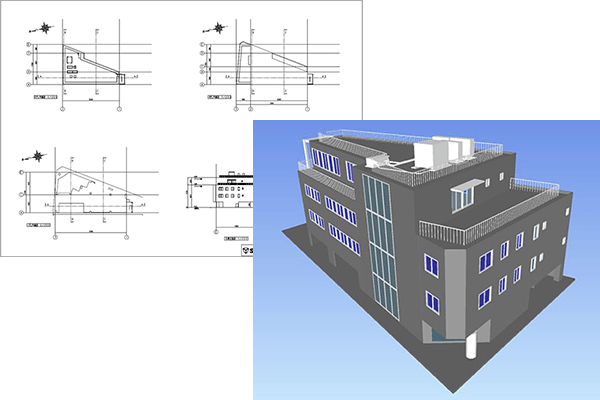

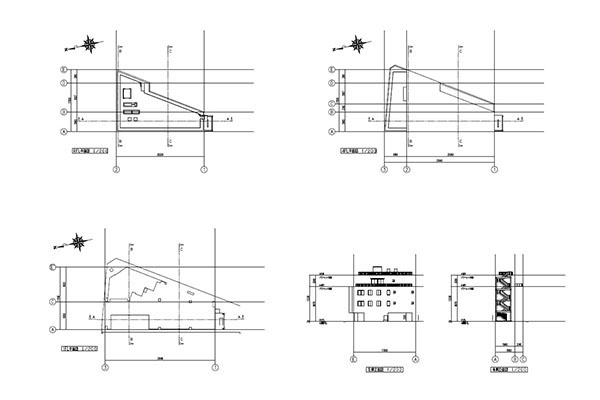

③躯体図2D化

BIM画像

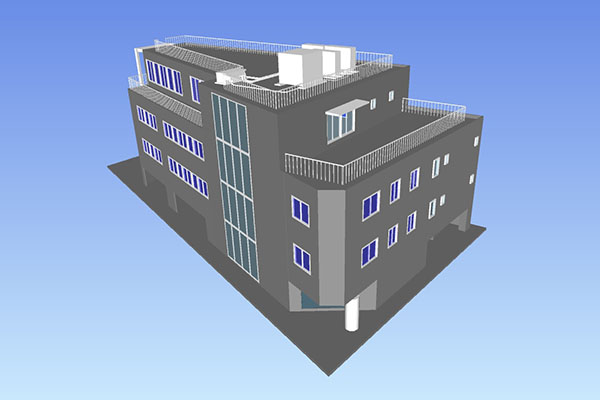

④躯体図BIMモデル化

BIM画像

⑤BIMでの足場計画

３Dスキャンサービス動画

各種技術サービスをご希望されるお客様はお問合せフォームから
